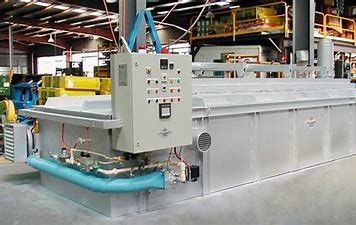

control eléctrico de la pantalla táctil del horno del galvanizado 300000Kcal/H

El parámetro principal esté conforme al diseño final y aprobado

Las medidas del horno forman 20000mm×2500mm×3500m m (la longitud de curar la sección es el 13m)

Temporeros de curado clasificados máximos. 330℃

La velocidad de transporta v=0.25~0.45m/min

Anchura de la malla-correa 1000m m

Altura eficaz de la garganta 300m m

Capacidad de calefacción de gas de 300000Kcal/h

Capacidad instalada 25.2KVA

Pantalla táctil del panel de la operación/lengua inglesa y china

Temperatura que controla ±5℃

Proceso operativo de curar el levelling→ cargado del → de la técnica que precalienta el → que cura el → que se refresca y que descarga

Struction y descripciones

Estructurado principalmente de secciones cargadas y uncloading, los HL del sistema de enfriamiento, transportan la unidad, el cuerpo, los sistemas del aire caliente de la ráfaga de generación y de circulación, sistema de control eléctrico y así sucesivamente. Se diseña especialmente para la capa de Geomet (y conveniente para cualquier otra marca cubra con cinc la capa de la escama, ninguna agua-base de la materia o la pintura de la solvente-base). Alto-automaticly controlado con la velocidad de la malla-blet regulada, puede satisfacer completamente todos los procesos de curado.

Sección cargada:

Aquí se diseña la plataforma cargada y transportar la unidad. Para tener capa de la capa del smoth, la distancia conveniente de la nivelación se considera.

Descarga de la sección:

Aquí se diseña la plataforma de descarga y transportar la unidad.

Sistema de enfriamiento:

La función de los HL del sistema de enfriamiento, compuesta con la célula de enfriamiento, los extractores de abastecimiento y y tubo de aire, es hacer cumplir el enfriamiento de las piezas curadas. Se adopta la fan centrífuga del alto rotor externo. Y el aislamiento térmico se pone en la salida y la entrada de la célula.

Transporte las unidades

La cadena impulsora (40Mn), acero inconsútil de φ27㎜ mantiene tube3, la malla-correa de acero inoxidable (cabida para M6), la caja de la reducción, el dispositivo de la tensión, los piñones impulsores, el eje impulsor y la pista.

Cuerpo

Aquí el cuerpo contiene el sistema de la Mojado-sangría y sistemas de generación y de circulación del aire caliente de la ráfaga, e incluir:

El cuerpo contiene el precalentamiento y el curado de dos secciones. El precalentamiento se libra principalmente de mojado en tempreture bajo y el curado de solidifys de la sección la capa de capa en alto tempreture. Todos los tempretures en estas dos secciones pueden ser regulados y ser controlados. el silicato del aluminio del grueso de 180m m se llena entre la interno-pared (placa de acero inoxidable de 1.5m m) y la externo-pared (1,5 milímetros laminaron la placa). Para reducir el canal del calor y asegurar expansivity termal, todas las placas interior y el exterior no se sellan.

sistema de la Mojado-sangría

Este sistema, principalmente conteniendo la fan y el tubo de deshumedecimiento, se libra de mojado volatilizados desde la nivelación y la calefacción del rato de la capa de capa, para alcanzar la mejor superficie de capa.

Sistemas de generación y de circulación del aire caliente de la ráfaga:

Hay dos sistemas de este las clases de sistemas. Uno está para precalentar a propósito de la calefacción eléctrica y el otro está para curar a propósito de la gas-calefacción. Adopta ventiladores para alcanzar intercambio de calor entre el horno y las hornillas.

Las fans y los tubos de circulación se diseñan principalmente para los sistemas de circulación del aire caliente de la ráfaga. Y los tubos se hacen del acero inoxidable de 2.0m m.

Descarga de la unidad

Su función es descargar las piezas cubiertas de la malla-correa del horno en recicla la caja.

Widthness de la cadena de vínculo de la placa: 270m m

Transporte la velocidad: 2,5 m/min

Caja de la reducción: 0.75KW

Sistema de control eléctrico:

Se adopta la operación de la pantalla táctil, así que easyly usted puede controlar todas las acciones el del horno, tales como control el dispositivo de conducción de la malla-correa, dispositivo de regulación de la velocidad, de los sistemas de generación y de circulación del aire caliente de la ráfaga, el tempreture de calefacción que detecta, sistema de la Mojado-sangría y así sucesivamente.
